切边机_双面梯形齿型同步带

作者:擎川同步带厂家 来源: 擎川EVERLA 更新时间:2021-11-20 13:59:46人气:
切边机_双面梯形齿型同步带


双面梯形齿型<a href='https://www.everla.cn/' target='_blank'><u>同步带</u></a>


型 号:按客户要求定制

参考价格:200元/条


品牌: EVERLA


材质: 橡胶(提供材质按客户要求定制)


周长:1000(mm)(提供长宽按客户要求定制)


齿数:123(提供齿数按客户要求定制)


带宽:28(mm)(提供长宽按客户要求定制)


样品或现货:样品


皮带类型:同步带


是否标准件:非标准件


加工定制: 是


适用对象:食品行业、木工行业、机械行业、电子行业、输送机械、包装印刷行业。


适用环境:防滑、耐热带、耐磨带、耐灼烧带、耐油带、耐碱带、耐碱带、耐热带、耐寒带


本样品皮带的特殊加工是:皮带表面加绿胶_皮带打孔



同步带加工说明:


可加橡胶颜色:红色、白色、绿色、黄色。


可加橡胶厚度:1.5、2.0、3.0、4.0、5.0、6.0、8.0、10.0、12.0其他厚度可以订制


1.底带的选择:XL型、T型、AT型、MTD型等等型号,均可.


2.开槽加工:底带开槽的具体宽度、深度由客户指定.


3.加胶加工:胶的颜色、材质(橡胶/PU胶)、厚度、硬度由客户指定.


4.打孔加工:孔的大小由客户指定.


5.表面沉孔加工:大小、方向、高度由客户指定.


6.加尼龙刷毛加工:大小、硬度、高度、颜色由客户指定.


特性:天然橡胶可以加附在同步带、平面带、三角带等各种输送带表面。增加输送带表面的耐磨性能及摩擦力。并且具有极好的弹性,提高输送带适用寿命。

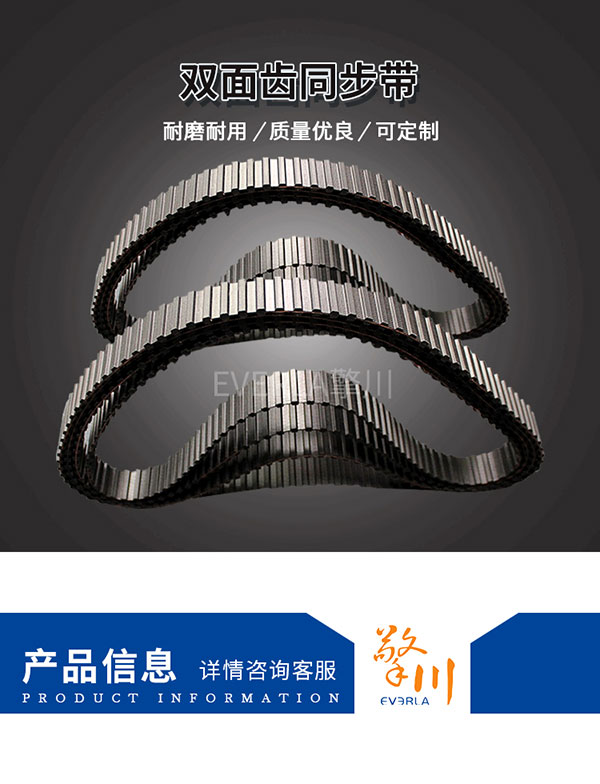

切边机_双面梯形齿型同步带


双面梯形齿型同步带


切边机同步带


双面齿同步带


切边机_双面梯形齿型同步带


同步带性能特点:


1.尺寸稳定性;
2.低预紧力;
3.低噪音;
4.高度耐磨损;
5.少维护;
6.弹性好;
7.线速度可达80米/秒;
8、传动准确,工作时无滑动,具有恒定的传动比;
9、传动平稳,具有缓冲、减振能力,噪声低;
10、传动效率高,可达0.98,节能效果明显;
11、维护保养方便,不需润滑,维护费用低;
12、速比范围大,一般可达10,线速度可达50m/s,具有较大的功率传递范围,可达几瓦到几百千瓦;
13、可用于长距离传动,中心距可达10m以上。
14、相对于V型带传送,预紧力较小,轴和轴承上所受载荷小;
同步带是以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形带轮啮合。同步带传动时,传动比准确,对轴作用力小,结构紧凑,耐油,耐磨性好,抗老化性能好,一般使用温度-20℃―80℃,v<50m/s,P<300kw,i<10,对于要求同步的传动也可用于低速传动。


同步传动是由一根内周表面设有等间距齿的封闭环形同步带和相应的带轮所组成。与齿轮、链条传动相比较,传动更准确、平稳、噪音小,可获得恒定速比,且速比范围大,传动结构更紧凑。本公司生产的橡胶同步带采用进口的原材料(玻璃线绳和氯丁胶),具有较好的耐曲挠性能,伸长率小,拉伸强度高等优点,还具有耐寒耐热、抗老化、抗龟裂等优良性能。


橡胶同步带的物理机械性能


  XL L H XH XXH 3M 5M 8M 14M 20M
  梯形齿 梯形齿 梯形齿 梯形齿 梯形齿 园弧齿 园弧齿 园弧齿 园弧齿 园弧齿
拉伸强度N/mm不小于 80 120 270 380 450 90 160 300 400 520
参考力N 60 90 220 300 360 70 130 240 320 410
伸长率>%不大于> 4.0 4.0 4.0< 4.0 4.0 4.0 >4.0 4.0 4.0 4.0
硬度(shore A 正负 75 75 75 75 75 75 75 75 75 75
包布粘合强度N/mm不小于 5 605 8 10 12 6 10 12 15
芯绳粘合强度N/mm不小于 200 380 600< 800< 1500 400 700 1200< 1600
齿体剪切强度N/mm不小于 50 60 70 75 90 50 60 80 100

橡胶同步带的z小弯曲直径


带型 允许z小弯曲直径D,mm
MXL  XXL  T2.5 15
XL    T5  AT5 15
L     T10  AT10 20
H 40
XH   T20 70
XXH 100
3M   S2M   S3M   P3M 15
5M   S4.5M  S5M   P5M 25
8M   S8M   P8M 40
14M  S14M  P14M 80

欢迎新老客户来电咨询洽谈、来样、来图定做!如果需要更详细的具体情况请联系广州擎川同步带厂家沟通,我们的顾问会为您做出周到的方案。


产品特性: 包装机 , 同步带
