型号:按客户要求订制
参考价格:160元(仅参考)
品牌: EVERLA
输送带类型:同步带
产品材质:橡胶
周长:1000(mm)(提供长宽按客户要求定制)
齿数:150(提供长宽按客户要求定制)
带宽:100(mm)(提供长宽按客户要求定制)
特殊加工:皮带表面加PU发泡胶_皮带打孔
适用对象:洗碗机、包装机械、烘干机、吸风机、粘合机、机械行业、输送机械

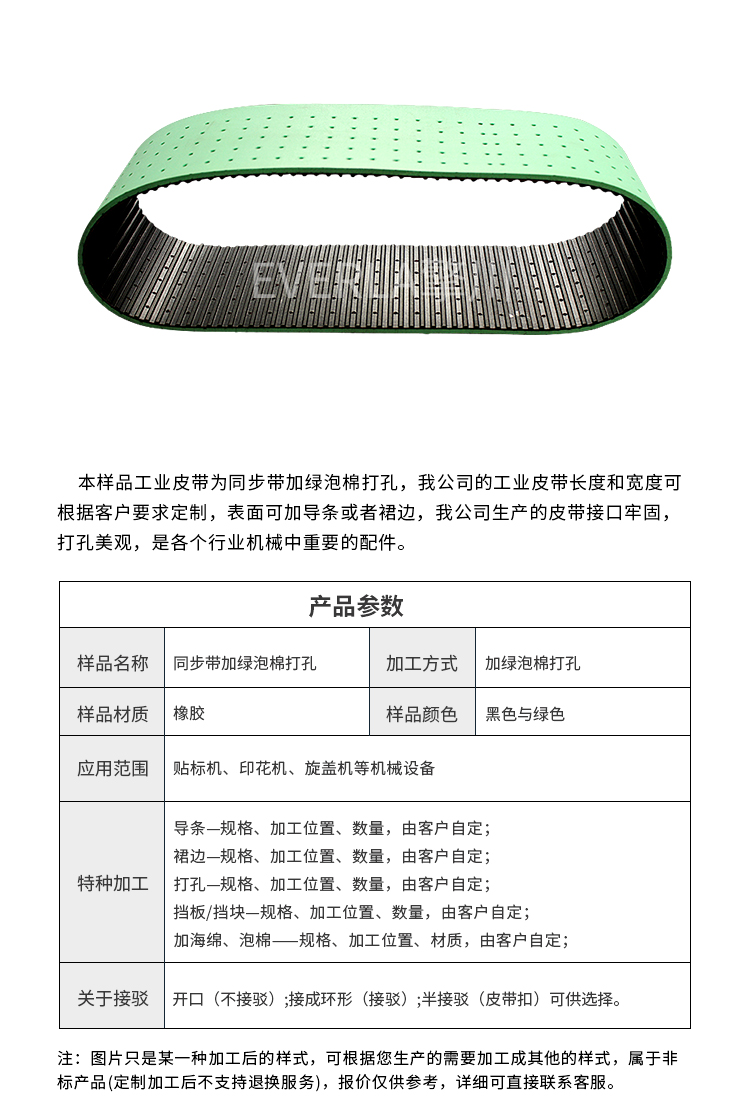

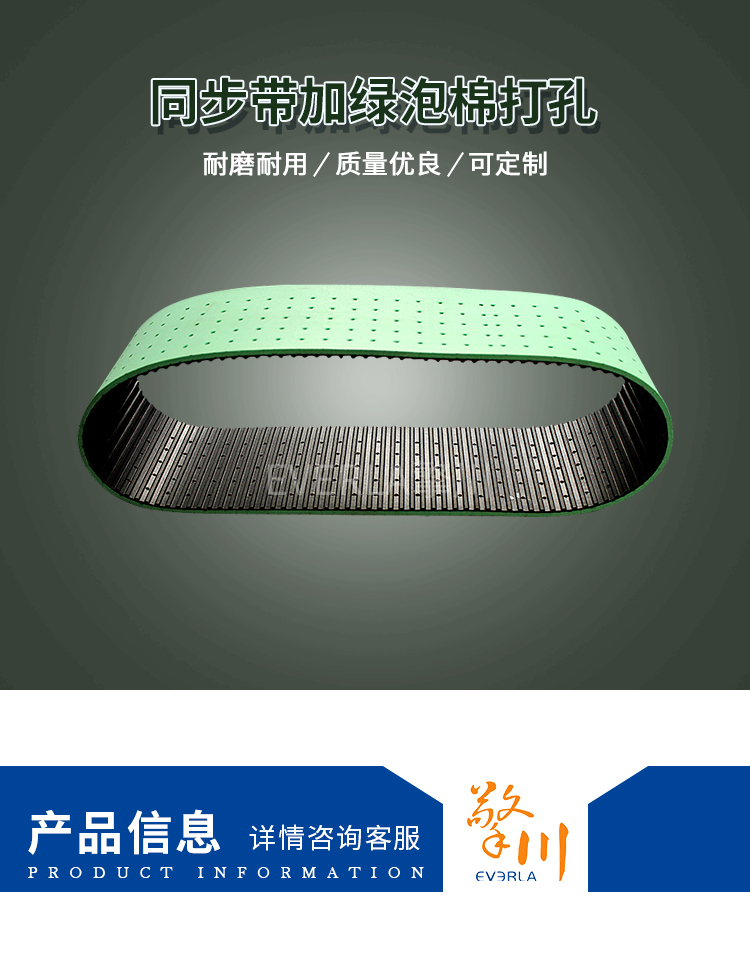

本样品皮带的特殊加工是:皮带表面加PU发泡胶_皮带打孔
打孔同步带加工说明:
1.底带的选择:XL型、T型、AT型、MTD型等等型号,均可.
2.开槽加工:底带开槽的具体宽度、深度由客户指定.
3.加胶加工:胶的颜色、材质(橡胶/PU胶)、厚度、硬度由客户指定.
4.打孔加工:孔的大小由客户指定.
5.表面沉孔加工:大小、方向、高度由客户指定.
6.加尼龙刷毛加工:大小、硬度、高度、颜色由客户指定.
橡胶同步带采用氯丁胶、玻璃纤维绳和尼龙弹性布三种主要材料制成,是用于各类机械传动的一种特种橡胶传动带。它是利用带齿与带齿轮的吻合进行传动,因而兼有齿轮传动、链传动和带传动三者的综合特性。橡胶同步带已在汽车、化纤、缝制设备、纺织设备、卷烟设备、造纸、印刷设备、办公设备、通讯、食品机械、小家电、采矿、冶金、钢铁机械、医疗器械、化工、轻工及各种精密机床、仪器等方面广泛应用。
打孔同步带特点性能:
(1)传动准确,工作时无滑动,具有恒定的传动比;
(2)传动平稳,具有缓冲、减振能力,噪声低;
(3)传动效率高,可达0.98,节能效果明显;
(4)维护保养方便,不需润滑,维护费用低;
(5)速比范围大,一般可达10,线速度可达50m/s,具有较大的功率传递范围,可达几瓦到几百千瓦;
(6)可用于长距离传动,中心距可达10m以上。
(7) 相对于V型带传送,预紧力较小,轴和轴承上所受载荷小;
同步带是以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形带轮啮合。同步带传动时,传动比准确,对轴作用力小,结构紧凑,耐油,耐磨性好,抗老化性能好,一般使用温度-20℃―80℃,v<50m/s,P<300kw,i<10,对于要求同步的传动也可用于低速传动。
打孔同步带特性:天然橡胶可以加附在同步带、平面皮带、三角带等各种皮带表面,增加皮带表面的耐磨性能及摩擦力,并且具有极好的弹性,提高皮带使用寿命。
同步传动是由一根内周表面设有等间距齿的封闭环形同步带和相应的带轮所组成。与齿轮、链条传动相比较,传动更准确、平稳、噪音小,可获得恒定速比,且速比范围大,传动结构更紧凑。本公司生产的橡胶同步带采用进口的原材料(玻璃线绳和氯丁胶),具有较好的耐曲挠性能,伸长率小,拉伸强度高等优点,还具有耐寒耐热、抗老化、抗龟裂等优良性能。
打孔同步带的物理机械性能
XL | L | H | XH | XXH | 3M | 5M | 8M | 14M | 20M | |
梯形齿 | 梯形齿 | 梯形齿 | 梯形齿 | 梯形齿 | 园弧齿 | 园弧齿 | 园弧齿 | 园弧齿 | 园弧齿 | |
拉伸强度N/mm不小于 | 80 | 120 | 270 | 380 | 450 | 90 | 160 | 300 | 400 | 520 |
参考力N | 60 | 90 | 220 | 300 | 360 | 70 | 130 | 240 | 320 | 410 |
伸长率>%不大于> | 4.0 | 4.0 | 4.0< | 4.0 | 4.0 | 4.0 | >4.0 | 4.0 | 4.0 | 4.0 |
硬度(shore A 正负 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
包布粘合强度N/mm不小于 | 5 | 605 | 8 | 10 | 12 | - | 6 | 10 | 12 | 15 |
芯绳粘合强度N/mm不小于 | 200 | 380 | 600< | 800< | 1500 | - | 400 | 700 | 1200< | 1600 |
齿体剪切强度N/mm不小于 | 50 | 60 | 70 | 75 | 90 | - | 50 | 60 | 80 | 100 |
打孔同步带的z小弯曲直径
带型 | 允许z小弯曲直径D,mm |
MXL XXL T2.5 | 15 |
XL T5 AT5 | 15 |
L T10 AT10 | 20 |
H | 40 |
XH T20 | 70 |
XXH | 100 |
3M S2M S3M P3M | 15 |
5M S4.5M S5M P5M | 25 |
8M S8M P8M | 40 |
14M S14M P14M | 80 |

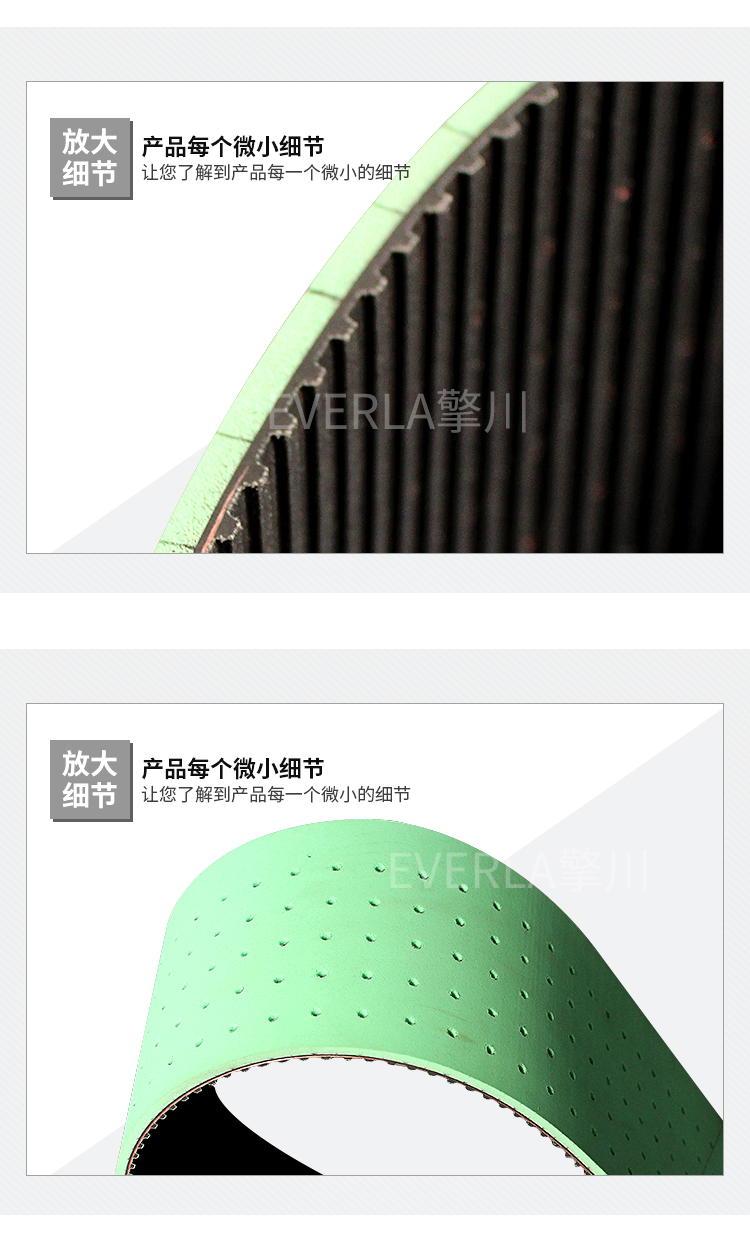

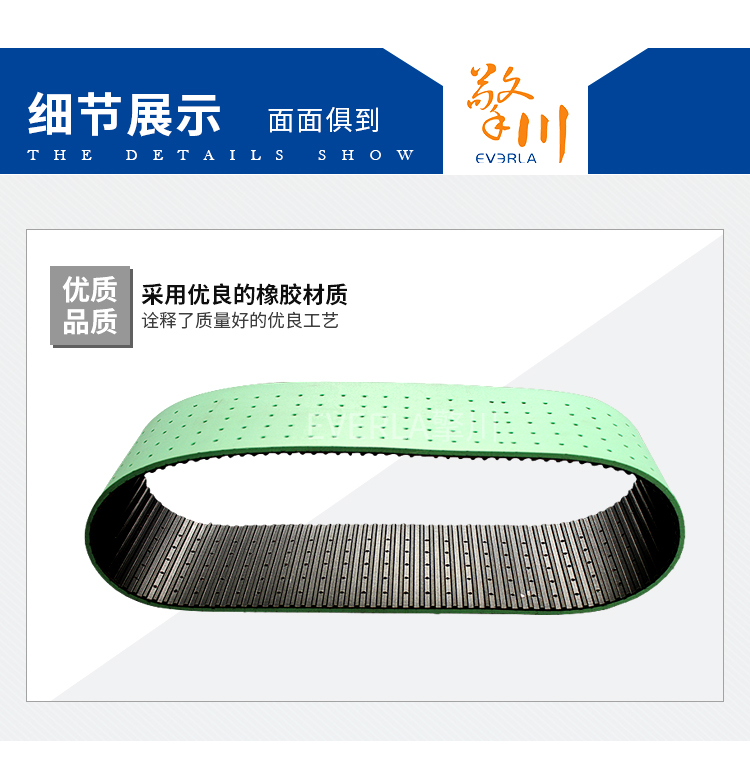

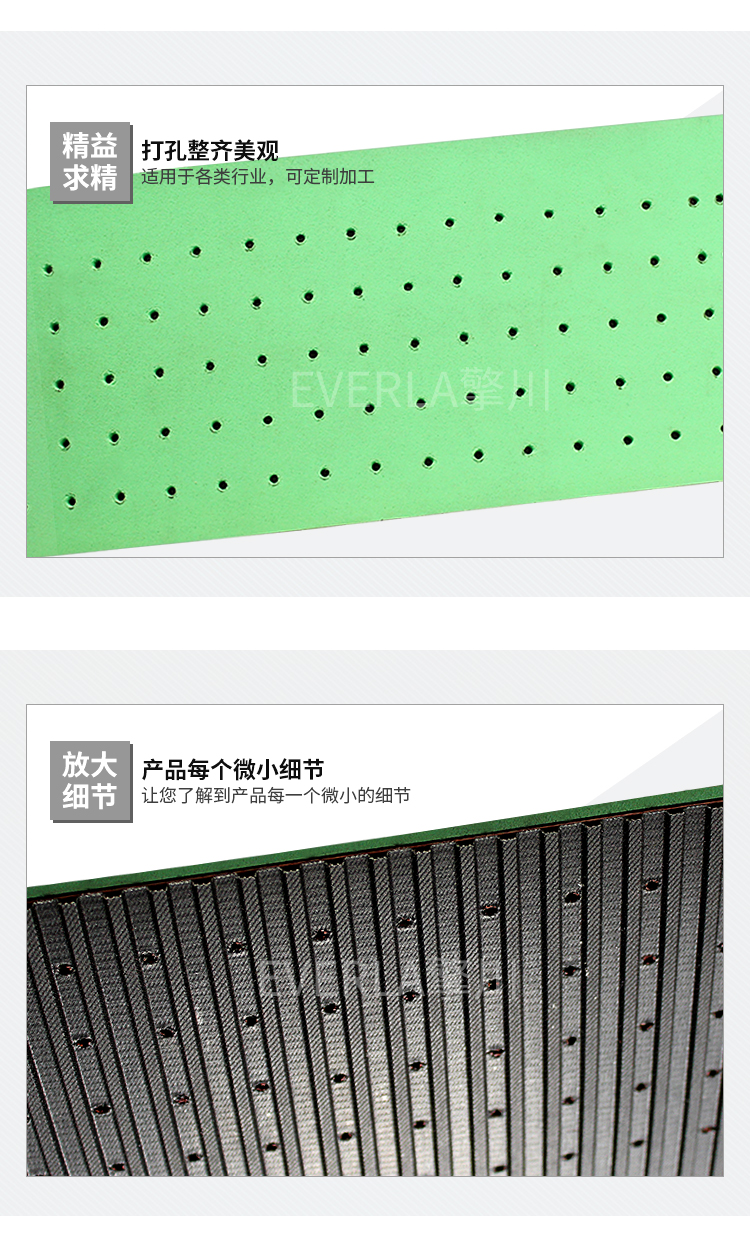

打孔同步带产品细节展示:
如果需要更详细的具体情况请与本公司广州擎川同步带厂家沟通,我们的顾问会为您做出周到的 方案。
产品特性: 同步带
